Внимание! Водяные тепловентиляторы Blowair были сняты с производства. В качестве замены предлагаем тепловые вентиляторы Volcano VR Mini, VR1, VR2, VR3.
Технические характеристики тепловентиляторов Blowair

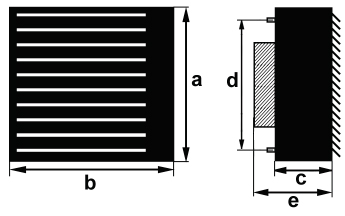

Размеры
Тип | a [мм] | b [мм] | c [мм] | d [мм] | e [мм] |
S1 | 452 | 494 | 202 | 350 | 305 |
S2 S3 | 552 | 545 | 252 | 450 | 380 |
S4 Farmer | 660 | 696 | 252 | 560 | 384 |
|
|
Сравнительные технические характеристики
Технические данные | S1 | S2 | S3 | S4 | Farmer |
Номинальная мощность* | кВт | 16,7 | 29,4 | 52,1 | 59,3 | 46,8 |
Диапазон мощности нагрева | кВт | 7-17 | 13-29 | 23-52 | 26-59 | 20-47 |
Увеличение температуры воздуха* | °C | 26,7 | 27,5 | 48,7 | 37,5 | 29,6 |
Макс. расход воздуха | м³/ч | 1743 | 2973 | 4400 |
Макс. дальность струи воздуха | м | 10-12 | 10-18 | 10-25 |
Количество рядов нагревателя | шт. | 1 | 2 | 3 | 2 |
Вес устройства с водой / без воды | кг | 15,5/15 | 22,3/21 | 24,9/23 | 29/27 |
Объем воды | дм³ | 0,5 | 1,3 | 1,9 | 2,0 |
Макс. температура теплоносителя | °C | 110 |
Макс. рабочее давление | мПа | 1,6 |
Номинальный ток | А | 0,42 | 0,66 | 0,82 |
Напряжение | В/Гц | 230/50 |
Мощность двигателя | Вт | 80 | 150 | 180 |
Частота вращения двигателя | об/мин | 1380 | 1400 | 1380 |
IP (степень защиты) двигателя | - | 54 |
Диаметр присоединительного патрубка | дюйм | 3/4 |
* При температуре воды 90/70°C и температуре входящего воздуха 0°С
|
Тепловые характеристики
Blowair S1 (17 кВт) |
Темп. воды на входе/выходе [°C] | 90/70 | 80/60 | 70/50 | 50/30 |
Темп. воздуха на входе [°C] | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 |
Мощность устройства [кВт] | 22,2 | 19,4 | 16,7 | 14,2 | 11,7 | 19,6 | 16,9 | 14,3 | 11,8 | 9,40 | 17,1 | 14,4 | 11,9 | 9,44 | 7,09 | 12 | 9,45 | 7,03 | 4,69 | 2,44 |
Темп. воздуха на выходе [°C] | 12,8 | 19,8 | 26,7 | 33,4 | 40,0 | 9,1 | 16,0 | 22,8 | 29,5 | 36,1 | 5,3 | 12,2 | 19,0 | 25,6 | 32,2 | -2,3 | 4,5 | 11,2 | 17,8 | 24,2 |
Расход воды [м³/ч] | 0,98 | 0,85 | 0,74 | 0,62 | 0,52 | 0,86 | 0,74 | 0,63 | 0,52 | 0,41 | 0,75 | 0,63 | 0,52 | 0,41 | 0,31 | 0,52 | 0,41 | 0,31 | 0,2 | 0,11 |
Падение давления [кПа] | 33 | 26 | 22 | 16 | 11 | 27 | 23 | 17 | 12 | 9 | 23 | 17 | 12 | 10 | 6 | 13 | 10 | 6 | 5 | 2 |
Blowair S2 (29 кВт) |
Темп. воды на входе/выходе [°C] | 90/70 | 80/60 | 70/50 | 50/30 |
Темп. воздуха на входе [°C] | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 |
Мощность устройства [кВт] | 38,8 | 34,0 | 29,4 | 24,9 | 20,7 | 34,5 | 29,8 | 25,3 | 20,9 | 16,8 | 30,2 | 25,6 | 21,1 | 16,9 | 12,8 | 21,4 | 17,0 | 12,8 | 8,7 | 4,71 |
Темп. воздуха на выходе [°C] | 13,7 | 20,6 | 27,5 | 34,2 | 40,8 | 9,9 | 16,8 | 23,6 | 30,3 | 36,8 | 6,2 | 13,0 | 19,7 | 26,4 | 32,8 | -1,4 | 5,3 | 12,0 | 18,4 | 24,7 |
Расход воды [м³/ч] | 1,71 | 1,5 | 1,29 | 1,1 | 0,91 | 1,52 | 1,31 | 1,11 | 0,92 | 0,74 | 1,32 | 1,12 | 0,92 | 0,74 | 0,56 | 0,93 | 0,74 | 0,55 | 0,38 | 0,2 |
Падение давления [кПа] | 24 | 19 | 14 | 11 | 7 | 20 | 15 | 11 | 8 | 5 | 16 | 11 | 8 | 5 | 3 | 9 | 6 | 3 | 2 | 1 |
Blowair S3 (52 кВт) |
Темп. воды на входе/выходе [°C] | 90/70 | 80/60 | 70/50 | 50/30 |
Темп. воздуха на входе [°C] | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 |
Мощность устройства [кВт] | 68,9 | 60,3 | 52,1 | 44,3 | 36,8 | 61,5 | 53,0 | 45,0 | 37,4 | 30,1 | 54 | 45,8 | 37,9 | 30,5 | 23,3 | 38,9 | 31,1 | 23,6 | 16,3 | 9,23 |
Темп. воздуха на выходе [°C] | 39,8 | 44,3 | 48,7 | 52,9 | 56,9 | 33,3 | 37,8 | 42,1 | 46,3 | 50,2 | 26,8 | 31,3 | 35,5 | 39,5 | 43,4 | 13,8 | 18,0 | 22,0 | 25,9 | 29,3 |
Расход воды [м³/ч] | 3,04 | 2,66 | 2,29 | 1,95 | 1,62 | 2,7 | 2,33 | 1,98 | 1,64 | 1,32 | 2,36 | 2,0 | 1,66 | 1,33 | 1,02 | 1,69 | 1,35 | 1,02 | 0,71 | 0,4 |
Падение давления [кПа] | 52 | 41 | 31 | 23 | 16 | 43 | 33 | 24 | 17 | 12 | 35 | 26 | 18 | 12 | 7 | 20 | 13 | 8 | 4 | 1 |
Blowair S4 (59 кВт) |
Темп. воды на входе/выходе [°C] | 90/70 | 80/60 | 70/50 | 50/30 |
Темп. воздуха на входе [°C] | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 | -20 | -10 | 0 | 10 | 20 |
Мощность устройства [кВт] | 78,6 | 68,7 | 59,3 | 50,3 | 41,7 | 69,9 | 60,2 | 51,0 | 42,2 | 33,8 | 61,1 | 51,7 | 42,7 | 34,1 | 25,8 | 43,4 | 34,4 | 25,8 | 17,6 | 9,50 |
Темп. воздуха на выходе [°C] | 26,0 | 31,9 | 37,5 | 43,0 | 48,3 | 21,0 | 26,7 | 32,3 | 37,7 | 42,9 | 15,8 | 21,5 | 27,0 | 32,3 | 37,5 | 5,4 | 11,0 | 16,3 | 21,5 | 26,4 |
Расход воды [м³/ч] | 3,46 | 3,03 | 2,61 | 2,22 | 1,84 | 3,07 | 2,64 | 2,24 | 1,85 | 1,48 | 2,67 | 2,26 | 1,87 | 1,49 | 1,13 | 1,88 | 1,49 | 1,12 | 0,76 | 0,41 |
Падение давления [кПа] | 38 | 29 | 22 | 16 | 12 | 31 | 23 | 17 | 12 | 8 | 24 | 18 | 13 | 8 | 5 | 13 | 9 | 5 | 3 | 1 |
Blowair FARMER (47 кВт) |
Температура воды на входе/выходе [°С] | 90/70 | 80/60 | 70/50 | 50/30 |
Температура воздуха на входе [°С] | -20 | -10 | 0 | 10 | -20 | -10 | 0 | 10 | -20 | -10 | 0 | 10 | -20 | -10 | 0 | 10 |
Мощность устройства [кВт] | 61.9 | 54.2 | 46.8 | 39.7 | 55.0 | 47.4 | 40.2 | 33.3 | 48.1 | 40.7 | 33.7 | 26.9 | 34.2 | 27.1 | 20.4 | 13.9 |
Температура воздуха на выходе [°С] | 16.2 | 23.0 | 29,6 | 36,0 | 12.2 | 18.9 | 25.4 | 31.8 | 8.2 | 14.8 | 21.3 | 27.6 | 0.0 | 6.5 | 12.9 | 19.1 |
Расход воды [м³/ч] | 2,73 | 2.39 | 2.06 | 1,75 | 2.42 | 2.08 | 1,77 | 1,46 | 2.1 | 1,78 | 1,47 | 1.18 | 1,48 | 1.18 | 0,88 | 0,6 |
Падение давления в теплообменнике [кПа] | 74 | 72 | 70 | 68 | 74 | 72 | 70 | 68 | 74 | 72 | 70 | 68 | 74 | 72 | 70 | 68 |
|
