Внимание! Тепловентиляторы Blowair были сняты с производства. В качестве замены предлагаем тепловые вентиляторы Volcano.

Способы монтажа тепловентиляторов Blowair

Установка с помощью стандартного кронштейна

Водяные тепловентиляторы Blowair стандартно снабжены монтажным кронштейном, который позволяет установить устройство на стене или на потолке. Существует возможность фиксации угла наклона в трех позициях: под углами 45, 60 и 90 градусов к поверхности стены. В больших помещениях может быть установлен более чем один тепловентилятор. Ниже приведены схемы различных вариантов монтажа.

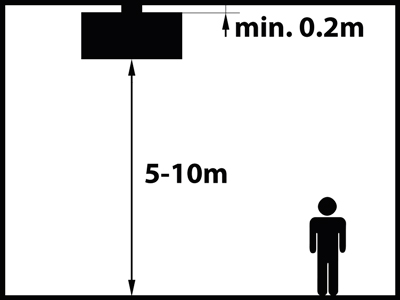

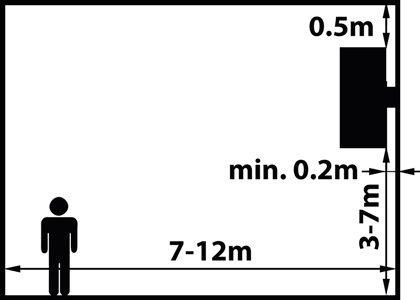

Монтаж на потолке		Монтаж на стене

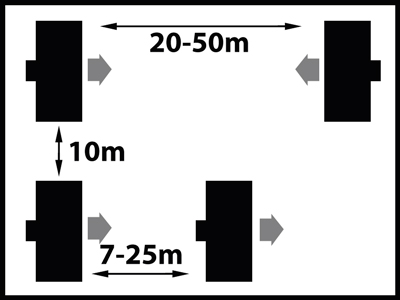

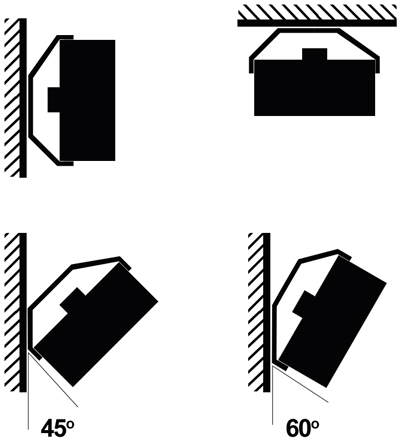

Монтаж нескольких блоков в одном помещении		Регулировка наклона

Установка с помощью поворотного кронштейна Монтаж на поворотном кронштейне

Тепловентиляторы Blowair могут быть монтированы на поворотном кронштейне (как дополнительный вариант). Это делает возможным плавное вращение оборудования в горизонтальной плоскости (если речь идёт о монтаже параллельно к стене), или соответственно вертикальной (если речь идёт о монтаже параллельно потолку). Возможен монтаж оборудования как параллельно к стене или потолку, так и под углом 60 или 45 градусов, как указано на рисунке.

Инструкции по установке

Установка должна выполняться квалифицированным персоналом, обладающим необходимой квалификацией для установки электрического оборудования, на основе схемы подключения.

Для подключения тепловентиляторов Blowair необходимо использовать кабель 2 х 2,5 мм².

Предостережения и меры предосторожности

• Все монтажные работы электрической системы должны быть выполнены квалифицированным персоналом, имеющим соответствующие полномочия в соответствии с государственными и региональными нормами, касающихся монтажа электрических систем. Эти рекомендации также касаются разборки и ремонта. В противном случае, ошибки, допущенные неквалифицированным персоналом, могут привести к поражению электрическим током, повреждению устройства или неправильную его работу.
• Перед проверкой или заменой, всегда отключайте тепловентилятор от источника питания.
• Не ограничивать, не закрывать входного и выходного отверстия устройства (не прикрывать).
• Не использовать устройства в местах, в которых оно может подвергаться воздействию высокой влажности или непосредственному воздействию воды.
• Не устанавливать, а также не обслуживать устройства мокрыми руками или с ногами, не защищенными обувью.
• Не используйте тепловентиляторы в области легковоспламеняющихся испарений, газов. Модели S1/S2/S3/S4 не рекомендуется применять в помещениях с высоким уровнем выбросов пыли.
• Устройство должно быть вдали от детей и домашних животных.
• При установке, на гидравлическом приводе нагревателя рекомендуется использовать фильтр.
• Необходимо установить клапаны:
  • вентиляционный на самой высокой точке гидравлической системы
  • предохранительный - на входе и выходе устройства.
• В случае отсутствия предохранителя избыточного давления в системе водоснабжения, для обеспечения безопасности, необходимо такой предохранитель установить.
• Рекомендуется сделать проверку плотности системы водопровода перед подключением к источнику питания.
• Устройство не снабжено антифризной системой. Нельзя допускать к снижению температуры в помещении, в котором находится устройство (ниже 0°C). Если может возникнуть такая ситуация, то с устройства необходимо слить воду.
• Перед первым включением устройства, рекомендуется сделать проверку электрического оборудования, в том числе автоматики.
• В участках электрической сети рекомендуется применять устройство защиты от остаточного тока.
• После выключения машины, обратите особое внимание на горячие элементы нагревателя.
• После окончания срока службы данное устройство необходимо сдать в специальные центры сбора отходов, для вторичной переработки согласно местным стандартам.
• Рекомендуется периодически чистить устройство:
  • теплообменник продуть сжатым воздухом,
  • лопасти и защитную сетку вентилятора очистить от пыли и загрязнений.
• В случае неиспользования устройства в течение длительного периода, рекомендуется устройство полностью отключить от источника питания.
• Поскольку устройство поставляется с закрытыми воздушными дефлекторами, при его запуске необходимо приоткрыть дефлекторы в 30%.
• Открывать воздушные дефлекторы следует обеими руками, параллельно с обеих сторон. Несоблюдение выше указанных рекомендаций приведёт к повреждению воздушных дефлекторов.
• Несоблюдение вышеизложенных рекомендаций может привести к повреждению вентилятора.
• При подключении нагревателя следует зафиксировать его патрубки ключом. Несоблюдение вышеизложенных рекомендаций может привести к повреждению теплообменника.
